信號防雷器

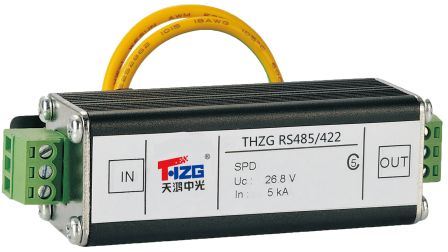

型號: THZG RS485，THZG RS422
產品特點：
? 快速的電流泄放
? 內部具有兩級的防雷配合
? 快速的響應時間≤1ns
? 整體化設計
? 螺絲連接端子
適用范圍：
適用于RS485、RS422工業控制總線防雷，也可用于其他工作電壓小于5V-的防雷。安裝于LPZ1-2區或更高界面，防止設備受到過壓干擾。
技術參數：
|
產品型號
|
THZG RS485
|
THZG RS422
|
|
保護線對數
|
1對
|
2對
|
|
標稱工作電壓Un
|
24V
|
|
最大持續運行電壓Uc
|
26.8V
|
|
標稱放電電流（8/20μs）In
|
5ｋA
|
|
標稱放電電流（8/20μs）Imax
|
10ｋA
|
|
電壓保護級別Up
|
≤65V
|
|
響應時間tA
|
≤1ns
|
|
寬帶
|
1MHz
|
|
串聯電阻Rs
|
4.7Ω
|
|
連接導體截面
|
≤1.5mm2
|
|
安裝支架
|
35mm標準電氣導軌，依據En50022
|
|
外殼材料
|
硬質黑色鋁合金GB2408-96 V-0級
|
|
測試依據
|
IEC 61643-21；GB 18802.21
|
|
工作溫區
|
-40℃··+80℃
|
|
防護級別
|
Ip20
|
|
外形尺寸
|
87*25*25mm
|
